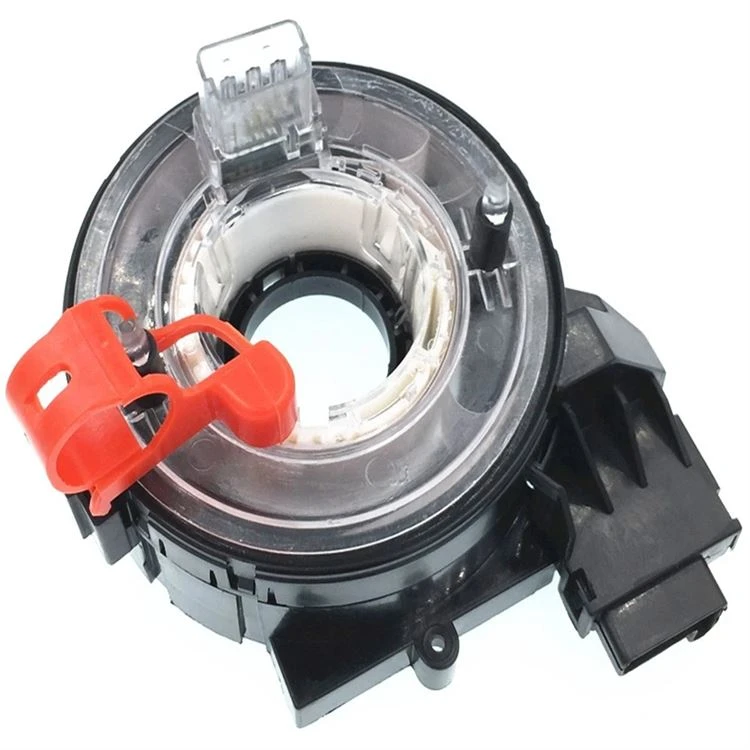

クロック スプリング 1K0959653C は、車両のステアリング システムに不可欠な安全性と利便性を備えたコンポーネントです。回転ステアリングホイールと固定ステアリングコラムの間の電気ブリッジとして機能します。これにより、運転席のエアバッグ、ホーン、および高度な多機能コントロール (オーディオ、クルーズ コントロール、電話など) がハンドルを回すたびにシームレスに動作するようになります。
特定のフォルクスワーゲン モデルの直接代替品として設計されたこのユニットは、厳しい OEM 仕様を満たしています。日々の運転の過酷な環境に耐えるように設計されており、安全システムが常に準備が整い、コントロールが即座に反応することが保証されます。
主な特長
VW システムに正確にフィット
- 1K0 プラットフォームを利用したフォルクスワーゲン車専用に設計されています。このユニットは、ほとんどの場合、変更、アダプター、または複雑なコーディングを必要とせずに直接インストールされます。
01
安定した信号伝送
- スパイラル状に巻かれた高品質のフレキシブル フラット ケーブル（FPC）を使用しています。{0}この設計により、信号損失なく数千回の回転が可能になり、エアバッグ、ホーン、ボタンが確実に動作します。
02
耐久性と耐熱性
幅広い温度範囲にわたって安定した強化エンジニアリングプラスチックで作られています。ハウジングは、エンジン ベイ環境で一般的に見られる熱や振動に耐性があります。
03
安全-第一の設計
- 設置中にケーブルが過剰に回転するのを防ぐための内部センタリング機構が組み込まれています。{0}}これは、内部リボン ケーブルが断線しないように保護する重要な安全機能です。
04
厳格な品質保証
- 厳格な自動車品質基準 (ISO/TS 16949) に基づいて製造されています。各ユニットは工場から出荷される前に、電気的導通、回転の滑らかさ、熱サイクルに対する耐性がテストされます。
05
技術仕様
|
アイテム |
仕様 |
|
OE 番号 |
1K0959653C |
|
寸法 |
約. 160 × 65 × 50 mm (ロットにより若干異なります) |
|
代替モデル |
1K0 959 653 C、1K0959653、1K0959653B (OEM クロス) |
|
適用可能なシステム |
運転席エアバッグ (SRS)、ホーン、ステアリングホイールオーディオ/クルーズ/電話コントロール |
|
回転角度 |
±540 度 (3 回転) |
|
動作電圧 |
DC12V |
|
動作温度 |
-40度～+85度 |
|
ハウジング材質 |
強化PA66（難燃性） |
構造組成
1.コアアセンブリ:堅牢な黒色のケース内に収められた精密成形スパイラル リール。-内部リボンケーブルはしっかりと巻かれており、連続回転が可能です。
2.電気コネクタ:
(1)車両側：通常、メイン車両ハーネス用の黒色の 8 ピンまたは 10 ピン コネクタが付いています。
(2)ハンドル側：運転席エアバッグ (SRS) 用の黄色のコネクタと、多機能ボタン用の別の白/グレーのコネクタが含まれています。
3.取り付けシステム:統合されたクリップとネジボスがステアリングコラムにしっかりとフィットし、ガタつきや振動を防ぎます。
4.センタリング機構:内部機構は自動的に中立位置に戻ります。これは安全な設置と操作に不可欠です。
適合車種
フォルクスワーゲン (VW):
ゴルフ: (2009–2013、Mk6)、(2014–2019、Mk7)
パサート：（B7、2011–2014）、（B8、2015–2019）
インストールと使用上の注意
1.ステアリングホイールの中心を合わせます：古いユニットを取り外すか、新しいユニットを取り付ける前に、ステアリングホイールが正確な中心位置にあることを確認してください。ケーブルの拘束を避けるために、クロック スプリングは中立位置 (通常はハウジング上のマークで示されます) にある必要があります。
2. 丁寧な取り扱い: 電気コネクタを無理に押し込まないでください。優しく押すだけで所定の位置にロックされるように設計されています。無理に押し込むと、繊細な内部ピンが損傷する可能性があります。
3.機能チェック: バッテリーを取り付けて再接続した後、車両を始動して以下を確認します。
(1)ホーンは正常に機能します。
(2)ステアリングホイールのすべてのボタン（オーディオ、クルーズ、電話）が反応します。
(3)ダッシュボードのSRS(エアバッグ)警告灯は始動時に一瞬点灯し、その後消灯します。
4.重要な安全警告: 作業を開始する前に、必ず車のバッテリーのマイナス端子を外し、少なくとも 15 ～ 20 分待ってください。これにより、エアバッグ システムのコンデンサが放電し、偶発的で潜在的に危険な展開が防止されます。
